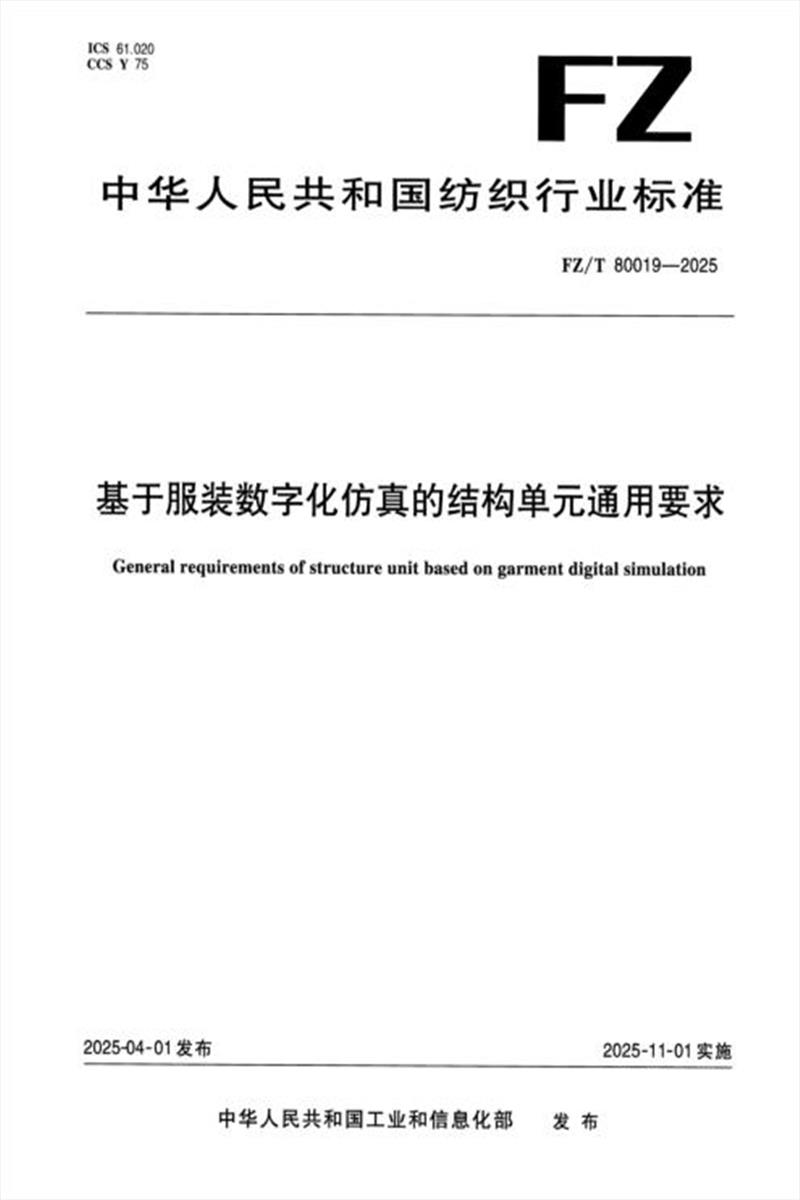

FZ/T 80019-2025 基于服装数字化仿真的结构单元通用要求

　　ICS 61.020 CCS Y 75

　　中华人民共和国纺织行业标准

　　FZ/T 80019—2025

　　基于服装数字化仿真的结构单元通用要求 General requirements of structure unit based on garment digital simulation

　　2 0 2 5 - 1 1 - 0 1 实 施

　　中华人民共和国工业和信息化部 发布

　　前 言

　　本文件按照GB/T 1.1—2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规 定起草。

　　请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。

　　本文件由中国纺织工业联合会提出。

　　本文件由全国服装标准化技术委员会(SAC/TC 219)归口。

　　本文件起草单位：上海纺织集团检测标准有限公司、深圳市溢恩服饰有限公司、卓尚服饰(杭州)有 限公司、江阴海澜科技有限公司、三门傲游户外用品有限公司、浙江凌迪数字科技有限公司、爱慕股份 有限公司、金发拉比妇婴童用品股份有限公司、杭州中服科创研究院有限公司、四川圣山白玉兰实业有 限公司。

　　本文件主要起草人：杨秀月、卢珊、陈才芽、岳春明、潘超、刘郴、张克甲、张晓烽、谢金华、吴天字。

　　工

　　基于服装数字化仿真的结构单元通用要求

　　1 范围

　　本文件规定了基于不同的服装数字化仿真应用软件结构单元的通用要求。

　　本文件定义的数据类型遵循 JSON(JavaScript Object Notation)文件格式进行数据交换。

　　本文件适用于服装设计、生产、技术、教学、贸易以及软件开发等相关的领域。

　　2 规范性引用文件

　　本文件没有规范性引用文件。

　　3 术语和定义

　　下列术语和定义适用于本文件。

　　3.1 基础术语

　　3.1.1

　　织物正面 fabric front

　　织物应用于服装数字化仿真时表现在织物外面的外观。

　　3.1.2

　　织物反面 fabric back

　　织物应用于服装数字化仿真时表现在织物里面的外观。

　　3.1.3

　　织物截面 fabric cross section

　　织物应用于服装数字化仿真时表现在织物截面的外观。

　　3.1.4

　　渲染属性 rendering config

　　用于表现织物与光的交互特性(如反射、折射、透明等)的属性。

　　3.1.5

　　材质 material

　　用于服装数字化仿真中相关材料表面的可视属性，包括渲染属性(3.1.4)和物理属性(3.3)等。 3.2

　　贴图 map

　　生成或绘制的图片，用于表现织物表面的视觉效果。

　　3.2.1

　　漫反射贴图 diffuse map

　　用于表现织物表面漫反射效果的贴图(3.2),模拟织物在光照下表现出的颜色。

　　FZ/T 80019—2025

　　3.2.2

　　法线贴图 normal map

　　用于表现织物表面凹凸感的贴图(3.2),通过改变物体表面法线的方法来模拟物体表面细节。 3.2.3

　　光滑度贴图 glossiness map

　　用于表现织物表面光滑程度的贴图(3.2)。

　　3.2.4

　　金属度贴图 metalness map

　　用于表现织物表面金属效果的贴图(3.2)。

　　3.2.5

　　透明度贴图 transparency map

　　用于表现织物透明效果的贴图(3.2)。

　　3.2.6

　　高光颜色贴图 specular map

　　用于表现织物表面高光区域和高光颜色的贴图(3.2)。

　　3.2.7

　　置换贴图 displacement map

　　用于表现织物表面立体感的贴图(3.2),物体表面根据置换贴图信息改变形状。 3.2.8

　　UV贴图坐标 UV map coordinates

　　用于定义贴图(3.2)上每个点的坐标信息，将这些点对应到三维仿真模型表面。 3.3

　　物理属性 physical config

　　用于模拟织物在受到重力、拉力等外力时发生的形变等物理特征的属性。

　　注：包括但不限于厚度、经向(纵向)弯曲强度、纬向(横向)弯曲强度等。

　　3.3.1

　　厚度 thickness

　　织物正面和反面2个平面之间的平均距离。

　　3.3.2

　　经向弯曲强度 warp bending strength

　　纵向弯曲强度 vertical bending strength

　　织物沿经向(纵向)方向的抗弯曲强度，表示单位面积织物每旋转一弧度所需要的力矩。

　　注：经向(纵向)弯曲强度数值越大，织物越不容易沿经向(纵向)发生弯折变形。

　　3.3.3

　　纬向弯曲强度 weft bending strength

　　横向弯曲强度 horizontal bending strength

　　织物沿纬向(横向)方向的抗弯曲强度，表示单位面积织物每旋转一弧度所需要的力矩。

　　注：纬向(横向)弯曲强度数值越大，织物越不容易沿纬向(横向)发生弯折变形。

　　3.3.4

　　对角弯曲强度 bias bending strength

　　织物沿对角线方向的抗弯曲强度，表示单位面积织物每旋转一弧度所需要的力矩。

　　注：对角弯曲强度数值越大，织物越不容易沿对角线方向发生弯折变形。

　　3.3.5

　　剪切强度 shear strength

　　织物沿对角线方向的抗拉伸强度，表示沿对角线方向产生单位拉伸长度所需要的拉力。

　　注：剪切强度数值越大，织物越不容易沿对角线方向发生拉伸变形。

　　3.3.6

　　经向拉伸强度 warp tensile strength

　　纵向拉伸强度 vertical tensile strength

　　织物沿经向(纵向)的抗拉伸强度，表示沿经向(纵向)产生单位拉伸长度所需要的拉力。

　　注：经向(纵向)拉伸强度数值越大，织物越不容易沿经向(纵向)发生拉伸变形。

　　3.3.7

　　纬向拉伸强度 weft tensile strength

　　横向拉伸强度 horizontal tensile strength

　　织物沿纬向(横向)的抗拉伸强度，表示沿纬向(横向)产生单位拉伸长度所需要的拉力。

　　注：纬向(横向)拉伸强度数值越大，织物越不容易沿纬向(横向)发生拉伸变形。

　　3.3.8

　　克重 grammage

　　每平方米织物的重量。

　　4 文件内容

　　4.1 织物文件是采用ZIP 算法压缩的数据集。

　　4.2 织物文件内容应包括但不限于：

　　a) 织物缩略图，表示织物文件的缩略图，应采用jpg 或 png 格式，文件名应为preview, 置于织物 文件根目录下;

　　b) 贴图文件夹，包含所有用于织物渲染的贴图文件(漫反射贴图、法线贴图、光滑度贴图、金属度 贴图、透明度贴图、高光颜色贴图、置换贴图等),文件夹名应为textures, 置于织物文件根目 录下;

　　c) 织物材质信息，包含织物材质信息(包括渲染属性、物理属性等)和元数据信息等，应采用json 格式，文件名应为fabric, 置于织物文件根目录下。

　　5 织物材质的数据类型、数据实体

　　5.1 概述

　　本部分描述了织物材质信息，包括数据类型、数据实体两部分。数据类型部分描述了本文件定义 的用于表达织物信息的辅助数据类型及其类名，数据类型的定义遵循JSON 规范，见5.2。数据实体部 分描述了织物信息，见5.3。

　　本部分采用表格来描述定义。表格中，名称列表示该数据类型或数据实体包含的所有字段的中文 名称，字段名列表示该字段对应的JSON 字段名。类型列表示该字段的数据类型。取值及说明一列描 述了该字段的取值范围和其他补充说明。

　　5.2 数据类型

　　5.2.1 单面材质渲染信息类型(RenderConfigSingle类型)

　　该类型定义了单面材质渲染信息。本文件支持表达织物材质的正面、反面、截面，每面的材质渲染

　　FZ/T 80019—2025

　　信息的定义相同。该类型所包含的字段见表1.

　　注：可根据需求增加字段。

　　表 1

　　5.2.2 贴图类型(Texture类型)

　　该类型定义了贴图，所包含的字段见表2。

　　表2

　　5.2.3 带强度参数的贴图类型(MapPropertyWithlntensity 类型)

　　该类型定义了带强度参数的贴图信息。该类型适用于基于强度的贴图信息，如透明度(5.3.7)、法

　　线(5.3.8)、光滑(5.3.9)、金属度(5.3.10)。该类型所包含的字段见表3。 表 3

　　5.3 数据实体

　　5.3.1 织物

　　织物信息包括了材质信息和元数据，结构见图1。织物包含的字段见表4。

　　图 1

　　表 4

　　5.3.2 材质

　　该实体表示织物的材质信息，包含渲染属性和物理属性，具体字段见表5。

　　表 5

　　5.3.3 渲染属性

　　该实体表示织物的材质渲染信息，包含织物正面、织物反面、织物截面，见表6所示。

　　表 6

　　5.3.4 织物正面

　　表示织物正面的渲染属性，该实体的字段定义见5.2.1。

　　5.3.5 织物反面

　　表示织物反面的渲染属性，该实体的字段定义见5.2.1。

　　5.3.6 织物截面

　　表示织物截面的渲染属性，该实体的字段定义见5.2.1。

　　5.3.7 透明度

　　表示织物的透明度信息，该实体的字段定义见5.2.3。

　　5.3.8 法线

　　表示织物的法线信息，该实体的字段定义见5.2.3。

　　5.3.9 光滑度

　　表示织物的光滑度信息，该实体的字段定义见5.2.3。

　　5.3.10 金属度

　　表示织物的金属度信息，该实体的字段定义见5.2.3。

　　5.3.11 漫反射

　　表示织物的漫反射信息，包含的字段见表7。

　　表 7

　　5.3.12 高光

　　表示织物的高光颜色信息，包含的字段见表8。

　　表 8

　　5.3.13 置换

　　表示织物的置换信息，包含的字段见表9。

　　表 9

　　5.3.14 物理属性

　　表示织物的物理属性，包含的字段定义见表10.

　　表10

　　5.3.15 元数据

　　表示织物文件的元数据信息，所包含的字段定义见表11。 注：可根据需求增加字段。

　　表 1 1

　　6 贴图

　　6.1 贴图宜四方连续，将贴图作为一个单元按照上下左右四个方向重复排列时，能够形成连续的织物图案。

　　6.2 贴图连接处不应出现接缝(特殊设计除外)。

　　6.3 贴图宜采用jpg 、png或 tiff 格式。
